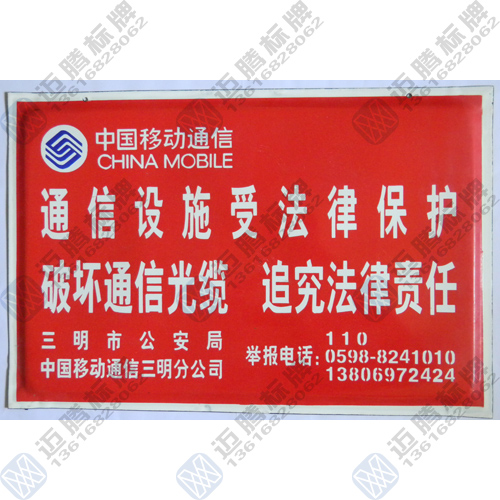

通信设施受法律保护，破坏通信光缆追加法律责任！三明市公安局，中国移动通信三明分公司

    三明市移动通信通信设施警示牌选用搪瓷材料烧制而成，产品规格50x80cm，厚度约1mm，应用于通信光缆线路护线宣传，保护国防通信设施。

    通信光缆护线宣传牌按国家标准生产,也可按客户要求制作。产品适用范围：军区通信单位，电信公司。欢迎订购三明市移动通信通信设施警示牌!

    本厂产品提供了搪瓷、铝板铝合金、不锈钢、反光膜，PVC塑料等材料,为客户提供了多种需求和选择,欢迎来电来图洽谈订购!

    联系人：苏厂长    联系电话：13616828062

电信光缆线路现场标识规范要求（暂行）

为规范光缆线路现场标志、标识，适应当前光缆线路方位标识及对外防护警示需要，电信运维部特修订光缆线路现场标识规范要求，请各市分公司在线路工程和维护中参照执行。

一、    直埋线路标志标识要求

电信直埋光缆线路上应按《电信光缆线路维护规范》要求埋设直埋标石及护线宣传牌，并喷涂标识编号及宣传标语、联系电话；遇外力施工及安全隐患时，应增设直埋标石、护线宣传牌及护线警示牌。

1、直埋标石要求

（1）图例：

（2）工艺要求：

1)       尺寸要求：长x宽x高x厚=12厘米x12厘米x100厘米

2)    工艺要求：石质草白玉材料，整体光面，无飞边毛刺、沙眼，标石顶部0.5厘米倒角，顶部平面雕刻中国电信牛头标志。

3)    喷涂标识要求：标石顶部为兰色电信图标，应放正，标石图标应面向A端；标石出土部分为白色油漆粉刷，标石号用黑色仿宋字体书写；编号以中继段为单位，由A端至B端排列。

（3）标石埋设要求：

  1）标石:分为直线、转角、接头、监测、预留和地下障碍物等标石。应位置准确、埋设正直、齐全完整、油漆一致、编写正确、字迹清楚。 宜埋设在不易变迁，不影响耕作与交通的位置，并符合以下规定:标石尽量埋在不易变迁位置。直线标石埋在线路的正上方,面向传输方向，当线路沿公路敷设且其间距离较近时，可面向公路；转角标石埋在线路转角的交点上,面向内角，背面（相当编号处）标明光缆距标石的距离，单位为米，取两位小数，只标数字。“＜”符号的顶点对着光缆线路的A端；预留标石埋设在预留处的直线线路上（预留的最远点到直线线路的垂直交叉点），面向预留。背面（相当编号处）标明标石距预留最远点的距离，单位为米，取两位小数，只标数字；接头处的标石埋在直线线路上,面向接头；监测金属护套对地绝缘电阻的接头处采用监测标石；预留标石埋在预留处的直线线路上,面向预留；地下障碍物标石面向始端。

2）标石的编号以一个中继段为独立编号单位,编号顺序自A端至B端,或按设计文件/竣工资料规定；直线标石设置距离间距最大不超过70米，空闲地段，百姓挖沙、取土频繁地段，有外力施工迹象地段，城乡结合部位及其他安全隐患特殊地段，应差异化标准要求适当加密，标石编号规则如表1所示。

表1  标石编号规则

注：标石编号的规定如下：

1）          分子表示标石的不同类别，或同类别中的序号；分母表示一个中继段/转接段内总标石的序号。

2）  新增的直线标石或接头标石，分母用“+1”表示，且接头标石的分子用+1”表示。

3）若标石为100厘米的，标石埋深60厘米，出土部分为40+5厘米；

4）标石顶部为兰色电信图标，应放正，标石图标应对向A端。

5）标石为白色油漆粉刷，标石号用黑色仿宋字体书写。

6）根据需要，标石两个侧面书写“下有光缆”“不准移动”，字体为宋体，颜色为黑色，居中排列于标石两个侧面。

2、直埋宣传牌要求

（1）图例：

（2）工艺要求：

1)    尺寸要求：长x宽x厚=65厘米x48厘米x8厘米，支撑腿高82厘米；

2)    工艺要求：整体水泥光面，无飞边毛刺、沙眼，标志牌上部与支腿自然过渡，牢固结实；标志牌边缘0.5厘米倒角。地下埋设支腿部分可采用双腿形式，支腿与宣传牌版面位置及支腿强度必须考虑美观及实用性。宣传牌整体骨架应采用不小于8号钢筋配筋。

3)    喷涂标识要求：喷涂内容为蓝底（深蓝色），白字，正面加红色边框，宽2.5厘米，左上角为白色中国电信图标，标明联系电话，宣传标语，字体为黑体；反面不需加边框，一条固定宣传标语，在两立柱的上升部位中间编号，编号以一个中继段为独立连续编号单位。支撑柱为蓝白相间，间隔10厘米。

（3）宣传牌埋设要求：

1)    宣传牌应埋设在线路正上方，埋深为45-55厘米。

2)    直线段至少500米设置一块。

3)    直埋线路起始和中止地点必须设置。

4)    直埋线路靠近村镇的交通道路附近应加密设置。

5)    易发生取土的区域应加密设置。

6)    直埋线路穿越主要干道两侧各设一块。

7)    过河两侧堤岸及光缆起止点必须设置。

8)    主要机耕路口设一块。

9)    其他需加密地段线路。

（4）宣传标语参考标准：

伤害光缆有责，举报破坏有奖；

   地下有光缆，施工请联系；

光缆两侧5米内严禁动土；

   光缆两侧3米内禁止挖沙取土、建筑施工。

2、直埋警示牌要求

（1）工艺要求：

1)    尺寸要求：长x宽=30厘米x20厘米，中间单腿支撑长30-40厘米。

2)    工艺要求：整体塑钢材质或玻璃钢材质，表面光滑，无飞边毛刺、支撑单腿下端锐角处理。警示牌与支腿自然过渡，牢固结实；可重复使用。

3)    喷涂标识要求：喷涂内容为蓝底，白字，左上角为白色中国电信图标，标明联系电话及宣传标语，字体为黑体；反面同正面要求。宣传标语可参考：下有光缆、严禁施工；施工动土、提前联系。

（2）埋设要求：

直埋警示牌埋设于外力施工现场的直埋或管道线路正上方，每5-20米埋设一块，或视实际具体情况埋设设置，埋深为15-30厘米。外力施工完毕，或安全隐患消除后，拆除以备下次其他地点使用。

二、架空线路标志标识要求

电信架空光缆线路上应按《电信光缆线路维护规范》喷涂电杆标志标识，架空过路加挂过路高度红白警示管及警示牌，过路高度红白警示管按目前通信工程常用材料标准执行，过路警示牌按电信要求执行，遇外力施工及安全隐患时（如车流量较大路口、公路，超高车辆通过路口等），应在电杆绑扎护线警示牌。

1、架空电杆号标志要求

（1）图例：

（2）工艺要求：

1)    尺寸要求：水泥杆喷涂要求大小为55 cm *18cm，木杆要求可以缩小为40cm *16cm。

2)    工艺要求：

a)    水泥电杆要求喷涂深蓝色底漆，杆号字体隶书，用中文数目字竖写，颜色为白色，字体加粗，杆号上方为电信标志，下方为中继段名称，数字排列要求见上图。

b)    杆号标志方法：一般水泥电杆采用喷涂或书写方式；油浸木杆采用钉牌方式（采用铝牌或铁牌制作，尺寸、颜色、字体要求同水泥电杆要求）；素材木杆两种方式均可采用。

c)    杆号标志的最底边缘距地面高度2.5米，编号处有障碍物时，可以向上移动，不能向下移动。

d)    杆号字体端正醒目、大小一致，字迹清楚、端正、明显，无油漆下流和模糊不清现象。

（3）编号要求：

1）自建杆路的电杆号应以中继段为单位，自A端至B端编写杆号面向线路的A端，靠近道路的电杆应面向道路。

2）一个杆号代表一根电杆，H型杆、A型杆、三角杆等，均只列一个杆号，高拉桩、撑杆均不编杆号。

3）电杆号设计编写最大位数为四位，不足四位时不需前面加虚零，按照实际位数刷写，并在数字区居中。

4）对于租用的杆路，应遵照沿用原杆路的编号，不用另编新的电杆号。

2、架空过路警示牌要求：

（1）图例：

（2）工艺要求：

1)    尺寸要求：长x宽=80厘米x10厘米。

2)    工艺要求：双面深蓝色底漆，白色字迹，铁质或铝制，添加反光材料。上端中间位置，距中间两边265厘米位置，距上边1.5厘米处各打直径0.5厘米孔一个。

3)    标识要求：要求单排字列，电信标志排列在左边，联系电话在右边，宣传标语在中间，字体选用大黑字体，宣传标语可参考：通信光缆，注意安全；架空光缆，注意慢行等。

（3）使用要求：

视实际情况在沥青公路或水泥公路上方电信架空线路吊线加挂。

3、架空护线警示牌要求：

（1）图例：

（2）工艺要求：

1)    尺寸要求：长x宽=40厘米x20厘米

2)    工艺要求：深蓝色底漆，0.5厘米白色边框，白色字迹，大黑字体。铁质或铝制，添加反光材料，夜间反光。纵向弧形，四角距两边2厘米处各打0.5厘米孔一个。

3)    文字要求：国防光缆，注意安全；架空光缆，注意慢行；施工动土、提前联系。警示牌上方电信标志，下方电信联系电话。数字排列要求见上图。

（3）使用要求：

遇外力施工及危机架空线路安全的隐患时，应在现场附件电杆绑扎护线警示牌，防护电信线路安全，引导外力施工提前联系。

三、直埋、管道警示地标要求：

电信直埋线路硬化地面上或管道线路上应埋设警示地标，指引电信线路方位，引导外力施工提前联系，保护电信线路，避免障碍发生。

（1）图例：

（2）工艺要求：

1)    尺寸要求：长x宽=50厘米x20厘米

2)    工艺要求：白底蓝字，（红标），镶嵌瓷砖6厘米厚水泥砖

3)    文字要求：必须要有电信标志及联系电话，选用宣传标语：下有光缆、注意安全；严禁开挖，提前联系等。

（3）使用要求：

电信直埋或管道路由正上方上每10-30米埋设一块警示地标，标示电信线路方位及路由。

四、光缆标牌、人孔标牌制作要求

干线光缆、本地网光缆、接入网光缆在人（手）孔内及进机房时应有明显的标志，标示光缆局向及中继段落；自建管道、合建管道人（手）孔应有明显标志，标示管道路由及人（手）孔编号。标志牌应防水防蚀，印刷字样清晰耐久。

1、光缆标识牌要求

（1）图例：

（2）工艺要求

1)    尺寸要求：大小如身份证，长x宽=8厘米x5厘米

2)    工艺要求：一般接入网光缆线路要求白底兰字，加兰色边框；一、二级风险区域及三级风险区域存在安全风险部分要用红底黑字，加黑色边框。标牌标记可用塑封材料制作或PVC材质、铝制及铁质。

3)    文字要求：要求标明光缆的名称、中继段、芯数、光纤模式（单模、多模），还应有中国电信图标、单位名称等项目内容。

    （3）使用要求

要求每个人（手）孔内至少应挂一个光缆标牌；机房走线架应有标牌，标志牌应防水防蚀，印刷字样清晰耐久。

2、自建人（手）孔标识牌要求

（1）图例

（2）工艺要求

1）尺寸要求：大小为椭圆长10厘米，宽4.5 厘米，厚3毫米，两侧留孔。

2）工艺要求：人孔号牌使用蓝版PVC材料制作，蓝底白字。

3）内容要求：内容格式要求有电信标志、人孔号。

（3）使用要求

自建管道的人（手）孔号，要求采用钉牌形式，用钢钉钉在人孔的井脖上，位置统一为人孔编号递增顺序方向的左侧。

3、合建人（手）孔标识牌要求

合建管道人孔的编号刷写，一般由管道维护单位负责。如果没有进行人（手）孔号的书写，为了线路维护的需要，可采用油漆刷写人孔号（只标人孔号），要求白底红字，要求字的高度不小于12厘米，喷刷写于井脖醒目位置。

五、外力现场宣传材料要求

电信线路附近遇有外力施工，危及电信线路安全时，维护人员应及时埋设护线警示牌，栽插宣传彩旗、拉设警示带，结合护线看护人员三盯、四到位护线方式，保障电信线路安全。

1、宣传彩旗要求：

（1）图例：

（2）工艺要求：

1)   尺寸要求：宣传彩旗，长方形，长x宽=100厘米x50厘米

2)   工艺要求：粉色、黄色、绿色、红色、蓝色布制旗子，原底色喷涂白字，喷涂警示标志及联系电话；宣传彩旗缝制2厘米直径套筒，并预留绑绳，如图例，可绑扎竹竿木棍等。

（3）使用要求：

在线路正上方（直埋或管道）或下方（架空）每2-10米载设一面宣传彩旗，明显化电信线路方位，防护线路安全。

2、宣传警示带要求：

（1）图例：

（2）工艺要求：

1)   尺寸要求：宣传警示带，条形， 宽=6厘米

2)   工艺要求：宣传警示带蓝白相间、或红白相间、黄白相间。

3)   文字要求：喷涂电信标志及联系电话、宣传标语，宣传标语可参考：施工动土提前联系；光缆两侧5米，严禁机械施工；光缆两侧3米，严禁施工动土等。

（3）使用要求：

在线路附件靠近施工区域，使用竹竿或交通警示护墩支撑敷设宣传警示带，圈护电信线路，防护线路安全，如图例所示。适用于小范围重点区域外力安全防护需要。

3、直埋警示牌要求：

（1）工艺要求及敷设要求同上：“直埋警示牌要求”部分。

遇外力施工时，结合宣传彩旗，穿插配合使用，达到宣传护线目的。

20011年12月25日
