送变电公司/220kV孔桥输变电工程-灌西至孔桥线路工程/杆号牌等采购报价清单 | |||||||||
|
序号 |
物资名称 |
规格型号 |
技术要求 |
单位 |
数量 |
单价 |
总价 |
备注 | |
|
1 |
杆号牌 |
320*376 |
详见制作要求 |
个 |
70 |
|
0 |
| |
|
2 |
相序牌 （A、B、C） |
200*200 |
详见制作要求 |
套 |
70 |
|
0 |
一套三个 | |
|
3 |
禁止攀登牌 |
400*244 |
详见制作要求 |
个 |
70 |
|
0 |
| |
|
4 |

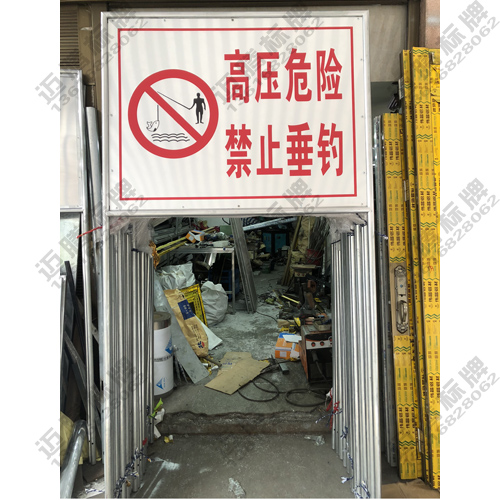

禁止垂钓牌 |
900*1200 |
详见制作要求 |
个 |
31 |
|
0 |
| |
|
|
|
|
|
|
241 |
|
0 |
| |
|
交货地点 |
江苏省连云港灌云县燕尾港 杨建国1351255157X | ||||||||
|
交货时间 |
2021.01.20 | ||||||||
110kV及以下送电线路杆塔标志牌规格
一、送电线路杆塔标志牌、色标牌和参数：
尺寸明细表 表一 单位：毫米
|
参数 电压 |
B |
B1 |
A |
A1 |
A2 |
|
35~110kV |
400 |
376 |
320 |
296 |
196 |
注：安装孔眼距为200mm。
每块杆号牌需配∮16×25防盗螺栓2套螺栓
二、送电线路相位标志牌和参数：
 | |||
 | |||
线路相位标志牌的参数表 表二 单位：毫米
|
参数 电压 |
D |
A |
|
35~110kV |
176 |
200 |
A、B、C三块牌子为一套
三、送电线路禁止攀登标志牌和参数、标准色（a=450）
|
参数 种类 |
A |
B |
A1 |
D（B1） |
D1 |
C |
|
甲 |
400 |
320 |
92 |
244 |
195.2 |
19.2 |
请在圆圈中加入人员攀登的示意图
注：安装孔眼距为200mm。
每块禁攀牌需配∮16×25防盗螺栓2套螺栓
四、送电线路杆塔标志牌、色标牌和参数：
尺寸明细表 表一 单位：毫米
|
参数 电压 |
B |
B1 |
A |
A1 |
A2 |
A3 |
|
35～110kV |
400 |
370 |
320 |
290 |
190 |
180 |
注：1、相序牌孔打在中间，孔径为∮17.5。
注：安装孔眼距为200mm。
电力标牌支架
